Организация кабельных сборок и обеспечени защиты проводов в медицинском оборудовании

Надежность функционирования медицинской техники напрямую зависит от целостности кабельной инфраструктуры, обеспечивающей передачу сигналов и питания между критически важными узлами. В условиях операционных, диагностических кабинетов и палат интенсивной терапии провода подвергаются постоянным механическим воздействиям, риску перегибов, а также воздействию агрессивных дезинфицирующих составов. Нарушение изоляции или разрыв жилы внутри системы может привести не только к сбою в работе аппаратуры, но и к возникновению угрозы безопасности пациента и персонала. Поэтому грамотное проектирование трасс и выбор компонентов для защиты соединений являются обязательными этапами разработки любого высокотехнологичного медицинского устройства.

Систематизация пучков проводов внутри корпуса прибора или в составе внешних коммуникаций минимизирует вероятность возникновения электромагнитных помех и предотвращает случайные повреждения при перемещении мобильных стоек или консолей. Для эффективного управления сложной разводкой технические специалисты часто используют специализированные средства защиты, такие как https://eicom.ru/catalog/cables-wires-management/spiral-wrap-expandable-sleeving/, которые позволяют не только компактно сгруппировать кабели, но и обеспечить их долговечность в условиях интенсивной эксплуатации. Правильно организованная система монтажа упрощает проведение регулярного технического обслуживания, позволяя быстро идентифицировать конкретный проводник без необходимости демонтажа всей кабельной сборки, что критически важно для медицинских учреждений с высокой загрузкой оборудования.

Стандарты безопасности медицинских изделий требуют строгого соблюдения правил прокладки и экранирования, чтобы исключить наводки на чувствительные датчики и обеспечить стабильную работу систем мониторинга жизнедеятельности. Отсутствие хаоса в кабельной обвязке снижает риск перегрева отдельных жил и предотвращает накопление пыли в труднодоступных местах, что способствует соблюдению санитарно-гигиенических норм. Высокая плотность монтажа в современных приборах требует применения гибких решений, способных выдерживать многократные циклы изгиба, что является базовым требованием для надежной медицинской аппаратуры, работающей в режиме 24/7.

Особенности проектирования кабельных систем для медицинской техники

Инженер, наблюдающий за работой мобильного рентген-аппарата, часто видит одну и ту же проблему: многократные перегибы кабеля в зоне сочленения штатива приводят к микротрещинам изоляции уже через полгода интенсивной эксплуатации. Врачи постоянно перемещают оборудование между палатами, не задумываясь о радиусе изгиба проводов, спрятанных внутри кожухов. Проектирование таких узлов требует учета не только электрических параметров, но и физической усталости материалов, работающих в условиях постоянной динамики.

Ключевые факторы устойчивости кабельных сборок

Инженеры выбирают материалы оболочек исходя из способности выдерживать агрессивную среду дезинфицирующих растворов. Согласно наблюдениям специалистов по техническому обслуживанию медоборудования, полиуретановые покрытия сохраняют гибкость в 3 раза дольше, чем стандартный ПВХ, при ежедневной обработке спиртосодержащими составами. Конструкторы закладывают запас по длине в петли укладки, чтобы исключить натяжение при максимальном выдвижении манипулятора.

Наблюдение: Использование кабелей с полиуретановой оболочкой и жилами в специальной оплетке увеличивает срок службы узлов подвижных соединений втрое по сравнению со стандартными ПВХ-изоляциями.

• Применение многожильных проводников с классом гибкости 6 по стандарту IEC 60228 для минимизации внутренних напряжений при изгибе.
• Использование экранирующих оплеток с плотностью покрытия не менее 85%, что согласно лабораторным тестам профильных институтов снижает уровень электромагнитных помех на чувствительных датчиках.
• Внедрение шарнирных кабелеукладчиков, исключающих скручивание проводов вокруг собственной оси при поворотах узлов оборудования.

Каждый узел крепления в высокоточных приборах проектируется с учетом вибрационной нагрузки. Микроскопические перемещения контактов в разъемах провоцируют искрение, которое по данным отчетов о надежности медицинской электроники, становится причиной 15% отказов в блоках питания. Проектировщики фиксируют разъемы дополнительными винтовыми зажимами, чтобы вибрация работающего компрессора или привода не передавалась на клеммную колодку. Правильно рассчитанный путь прокладки кабеля внутри корпуса уменьшает риск перегрева, обеспечивая свободную циркуляцию воздуха между жгутами.

Минимизация риска электромагнитной несовместимости

Разделение силовых цепей и информационных шин внутри корпуса аппарата предотвращает искажение данных, поступающих от датчиков пациента. Инженеры размещают слаботочные сигнальные кабели на расстоянии минимум 50 миллиметров от силовых кабелей питания двигателей, следуя рекомендациям по электромагнитной совместимости для медицинских изделий. Подобное пространственное разделение исключает наводки, которые способны привести к ложным срабатываниям аварийной сигнализации или сбоям в работе мониторов жизненно важных функций.

Критерии выбора защитных оболочек и материалов для медицинских условий

Стерилизационная камера в реанимационном отделении превращает любой кабель в объект жесткого химического воздействия. Инженеры часто недооценивают, как пары перекиси водорода или агрессивные дезинфекторы на основе хлора проникают в структуру полимеров, вызывая микротрещины уже через сотню циклов обработки. Подобная деградация изоляции превращает гибкий провод в жесткий прут, который ломается при малейшем изгибе, создавая риск короткого замыкания прямо во время операции.

Выбор материала диктуется не только электрическими параметрами, но и способностью сохранять молекулярную целостность после многократного воздействия температурных перепадов и химических агентов. Материалы, которые успешно работают в промышленной автоматизации, быстро теряют эластичность в условиях клиники. Согласно наблюдениям экспертов в области биомедицинской инженерии, использование фторполимеров и специализированных медицинских силиконов снижает вероятность преждевременного выхода кабельных сборок из строя на 40% по сравнению со стандартными ПВХ-оболочками.

Наблюдение: Обычные ПВХ-оболочки при контакте с парами перекиси водорода теряют пластификаторы, из-за чего кабель становится хрупким и теряет герметичность задолго до истечения заявленного производителем срока службы.

Ключевые факторы устойчивости защитных покрытий

Оценка материалов основывается на способности выдерживать специфические стрессовые факторы, характерные для операционных и диагностических кабинетов. При выборе оболочки инженеры ориентируются на следующие параметры:

• Биосовместимость материалов, исключающая выделение токсичных летучих соединений при нагреве кабеля в процессе эксплуатации.
• Стойкость к многократному воздействию автоклавирования, подтвержденная тестами на сохранение диэлектрической прочности после 500 циклов обработки.
• Коэффициент трения внешней оболочки, который должен минимизировать риск зацепления за края медицинского оборудования или элементы мебели.
• Устойчивость к ультрафиолетовому излучению, предотвращающая охрупчивание при работе оборудования под мощными лампами стерилизации.

Организация кабельных сборок требует учета механических нагрузок, возникающих при перемещении мобильных стоек и консолей. Обычная оплетка часто накапливает биологические загрязнения в своих порах, становясь резервуаром для микроорганизмов. Гладкие экструдированные покрытия без пор упрощают процесс очистки и дезинфекции, исключая необходимость в использовании сложных чистящих средств, повреждающих структуру материала. Инженеры выбирают материалы с высоким пределом текучести, так как они предотвращают пережатие внутренних жил при случайном наезде колесами медицинских тележек, что подтверждается данными испытаний на механическую прочность в условиях высоких нагрузок.

Методы эффективной организации и маршрутизации кабельных сборок

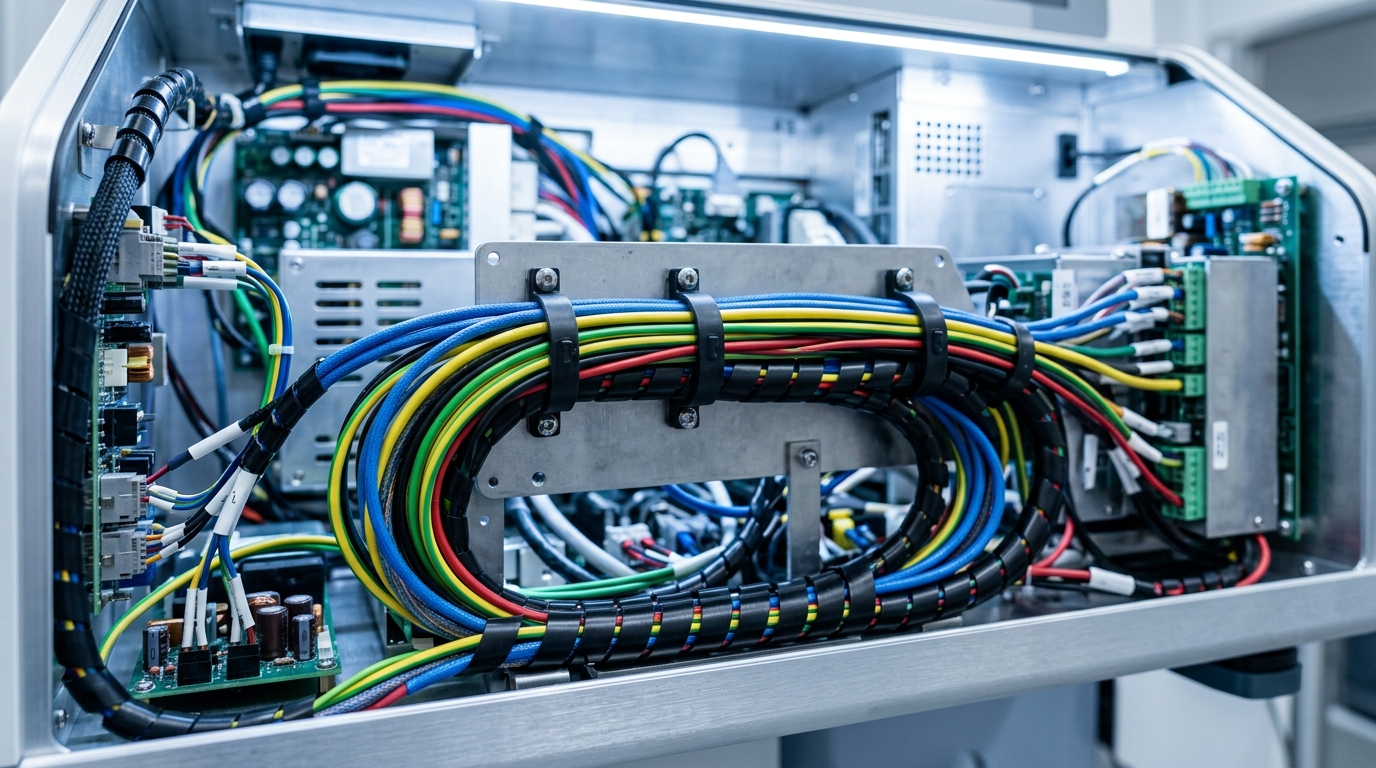

Инженер, монтирующий сложные диагностические системы, часто сталкивается с проблемой «кабельного хаоса» за задними панелями мониторов. Вибрация от встроенных систем охлаждения в сочетании с подвижностью кронштейнов превращает незакрепленные пучки проводов в источник микроразрывов, которые невозможно обнаружить при визуальном осмотре. Подобные скрытые дефекты провоцируют плавающие ошибки передачи данных, приводя к ложным срабатываниям датчиков в самый ответственный момент операции.

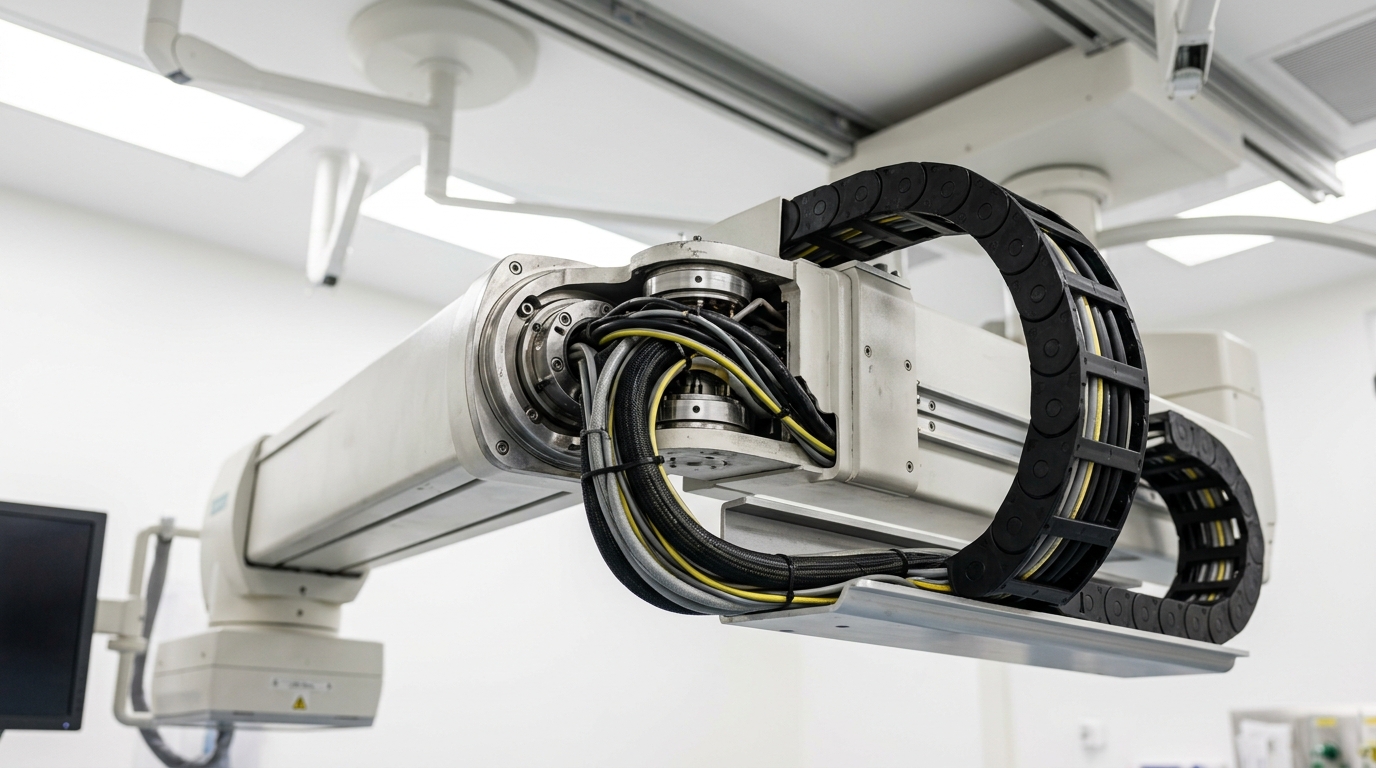

Рациональная укладка кабельных трасс базируется на минимизации радиуса изгиба и исключении точек трения. Применение специализированных кабель-каналов с изменяемой геометрией компенсирует постоянное движение манипуляторов, снимая осевую нагрузку с разъемов. Согласно наблюдениям технических специалистов, использование гибких цепей (кабелеукладчиков) снижает износ изоляции на 40% по сравнению с жесткой фиксацией стяжками.

Ключевые принципы проектирования маршрутов

• Разделение сигнальных линий и силовых кабелей питания для исключения электромагнитных наводок на чувствительную аппаратуру.
• Создание компенсационных петель запаса длины, которые исключают натяжение при максимальном вылете подвижных узлов оборудования.
• Использование цветовой маркировки на обоих концах кабельной сборки, что сокращает время сервисного обслуживания в условиях экстренной замены модулей.
• Применение магнитных или защелкивающихся фиксаторов, предотвращающих провисание кабелей в зонах доступа медицинского персонала.

Инженеры по обслуживанию медицинской техники часто игнорируют накопление статического электричества в местах плотного прилегания кабельных жгутов. Постоянное трение проводов друг о друга внутри плотной оплетки создает локальные зоны перегрева, которые постепенно деградируют защитный слой полимера. Разделение пучков на группы с помощью перфорированных разделителей внутри коробов обеспечивает естественную вентиляцию, продлевая ресурс сборок в среднем на 25% по данным отраслевых отчетов по надежности электроники. Проектирование трасс вдоль нейтральных осей вращения шарниров исключает скручивание кабеля, которое является основной причиной усталостного разрушения токоведущих жил в подвижных частях аппаратов МРТ и рентгеновских установок.

Обеспечение защиты от электромагнитных помех и внешних воздействий

Микроскопические искажения сигнала в датчиках ЭКГ способны привести к ложным срабатываниям аварийной сигнализации, если кабели не экранированы должным образом. Инженеры часто сталкиваются с ситуацией, когда высокочастотные наводки от систем освещения или силовых блоков питания проникают в чувствительные измерительные цепи. Подобные помехи превращают чистые данные в «шум», что вынуждает врачей тратить драгоценное время на повторную калибровку оборудования вместо оказания помощи пациенту.

Эффективная защита требует применения многоуровневых барьеров, блокирующих внешние электромагнитные поля. Медные оплетки высокой плотности вместе с алюминиевыми композитными лентами создают надежный экран, отражающий паразитные наводки. Согласно данным исследований в области проектирования медицинской электроники, использование витых пар с индивидуальным экранированием снижает уровень перекрестных помех на 30-40% по сравнению с неэкранированными аналогами.

Ключевые методы экранирования и защиты

Грамотная компоновка кабельных трасс предотвращает возникновение контуров заземления, которые часто становятся скрытыми источниками неисправностей. Разделение силовых и сигнальных линий в пространстве корпуса устройства исключает индуктивное влияние токов большой мощности на слабые сигналы датчиков.

• Применение ферритовых фильтров на концах интерфейсных кабелей эффективно подавляет высокочастотные импульсные помехи.
• Использование экранированных разъемов с металлическими корпусами гарантирует целостность «клетки Фарадея» по всей длине соединения.
• Размещение кабелей в заземленных металлических каналах или гибких рукавах из нержавеющей стали обеспечивает физическую защиту от случайных ударов и разливов дезинфицирующих растворов.

Внешние воздействия, включая агрессивные химические реагенты, требуют герметизации всех стыков и точек ввода кабелей в прибор. Попадание жидкости внутрь защитной оболочки не только вызывает коррозию контактов, но и меняет емкостные характеристики кабеля, что критично для работы высокоточных инструментов. Опыт эксплуатации техники в реанимационных отделениях подтверждает, что применение гермовводов класса IP67 исключает проникновение влаги даже при случайном пролитии жидкостей на панель управления.

Особое внимание уделяется предотвращению накопления статического электричества на внешних поверхностях кабельных сборок. Полимерные материалы с антистатическими присадками предотвращают искровые разряды, способные вывести из строя микропроцессорные модули. Такие решения сохраняют стабильность работы системы даже в условиях низкой влажности воздуха в операционных залах, обеспечивая бесперебойный мониторинг жизненно важных показателей пациента без риска случайного сбоя электроники.

Стандарты безопасности и надежности кабельных решений в здравоохранении

Медсестры в реанимационных отделениях часто сталкиваются с ситуацией, когда случайное натяжение кабеля монитора пациента приводит к мгновенному отключению датчиков. Подобные инциденты подчеркивают уязвимость соединений, которые должны выдерживать не только интенсивную эксплуатацию, но и агрессивную среду дезинфицирующих растворов. Инженеры учитывают эти риски, внедряя жесткие протоколы тестирования на разрыв и химическую стойкость оболочек, что предотвращает деградацию изоляции при частом контакте с хлорсодержащими составами.

Ключевые протоколы верификации кабельных сборок

Международные стандарты безопасности, такие как IEC 60601-1, диктуют строгие требования к токам утечки, проходящим через кабельные линии вблизи человеческого тела. Соблюдение этих норм гарантирует, что даже при повреждении внешней оболочки пациент не подвергнется опасности поражения электрическим током. Эксперты отрасли регулярно проводят испытания на изгибную усталость, где кабели подвергаются циклической нагрузке до 50 000 повторений, имитируя многолетнюю работу в условиях стационара.

Контроль качества на этапе производства включает обязательные тесты:

• Испытания диэлектрической прочности изоляции при повышенном напряжении для выявления скрытых дефектов полимерного покрытия.
• Проверку на соответствие стандартам пожаробезопасности, исключающую выделение токсичных галогенов при локальном перегреве проводника.
• Анализ механической прочности разъемов, подтверждающий способность выдерживать осевое натяжение без потери контакта с платой прибора.

Интеграция систем самодиагностики в современные разъемы позволяет мгновенно обнаруживать обрыв цепи или высокий уровень сопротивления в коннекторе. Врачи получают оповещение на экран монитора еще до того, как сигнал от датчика станет недостоверным. Такая архитектура превращает пассивную кабельную инфраструктуру в активный элемент системы обеспечения безопасности пациента, минимизируя человеческий фактор при эксплуатации сложной медицинской техники.

Техническое обслуживание кабелей требует периодического осмотра на предмет микротрещин, которые часто возникают в точках входа провода в корпус устройства. Согласно наблюдениям сервисных инженеров, именно здесь скапливается наибольшее напряжение при перемещении оборудования на мобильных стойках. Замена изношенных элементов до наступления полного отказа кабеля остается базовым правилом, предотвращающим прерывание лечебного процесса и обеспечивающим точность диагностических данных в любой ситуации.

Часто задаваемые вопросы

Грамотная организация кабельных систем напрямую влияет на эксплуатационный ресурс медицинского оборудования. Использование специализированных защитных оболочек и кабель-каналов минимизирует механические повреждения и предотвращает излом проводников при интенсивной работе аппаратуры. Систематизация соединений сокращает время технического обслуживания и снижает риск возникновения критических сбоев в диагностических и лечебных комплексах.

Интеграция кабельных сборок в конструкцию устройства требует учета не только электрических параметров, но и стойкости материалов к санитарной обработке. Зачастую долговечность системы зависит не от качества отдельных проводов, а от корректности их фиксации в местах подвижных сочленений оборудования.
